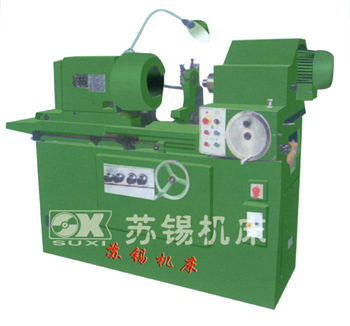

M2110A機床
M2110A機床特點
◎機床可磨削孔徑為6-100毫米，深度為150毫米的圓柱孔，適用于單件小批量生產。
◎機床床頭軸線回轉角度為200。
◎機床工作臺速度由液壓無級傳動，快進快退工作和修整能自動換速。
◎砂輪微量橫向進給有手動、液壓兩種。液動進給時工作臺的每一往復行程，砂輪自動進給一次，砂輪修整動作由手把操縱。
◎機床砂輪軸轉速為24000轉/分，以提高磨削小孔時的質量。
◎用戶特殊訂貨，可改裝電主軸變頻調速以磨削小直徑內孔。
主要規格參數
| 磨削直徑 | ф6-ф100mm |
| 磨孔深度 | ф6時6mm ф100時150mm |
| 工件旋徑 | 罩內ф270mm |
| 罩外ф480mm | |
| 工件長度 | ∽200mm |
| 工作臺行程 | 550mm |
| 床頭箱主軸中心至床身底面距離 | 1060mm |
| 床頭箱軸線回轉角度 | 20° |
| 工件轉速 | 200、300、400、600（r/min） |
| 工作臺運動速度 | 修整速度0.1-1m/min |
| 磨削速度1.5-6m/min | |
| 速度 8 | |
| 手輪每轉工作臺移動量 | 5.56mm |
| 砂輪進給刻度值 | 每格0.005mm 每轉1.25mm |
| 工作精度 | 圓度0.003mm |
| 圓柱度0.005mm | |
| 粗糙度Ra0.32mm | |
| 機床總功率 | 3.8kw |
| 機床外形尺寸 | 1850×1130×1290mm |
| 機床重量 | 1520kg |
